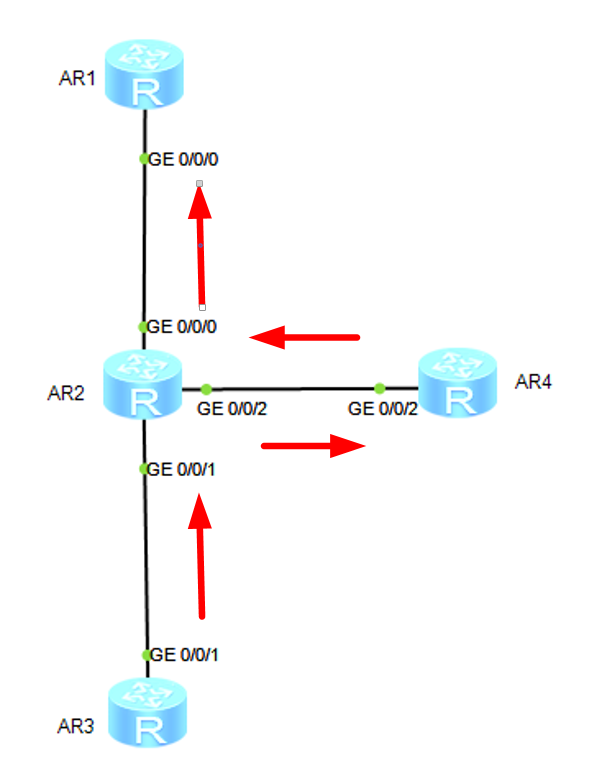

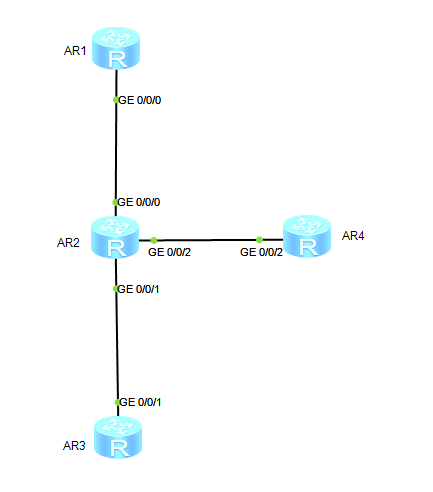

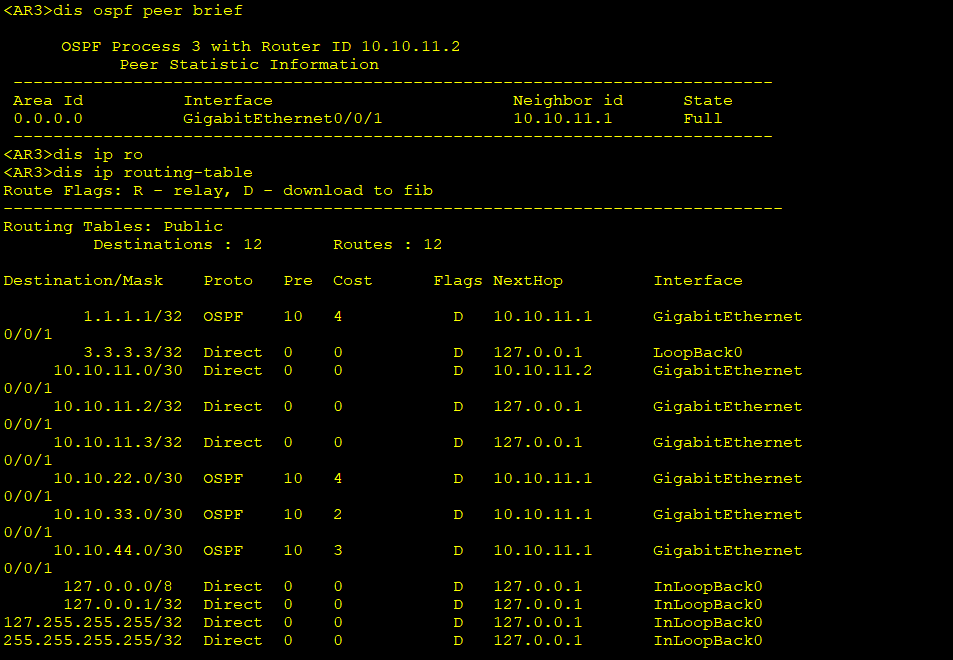

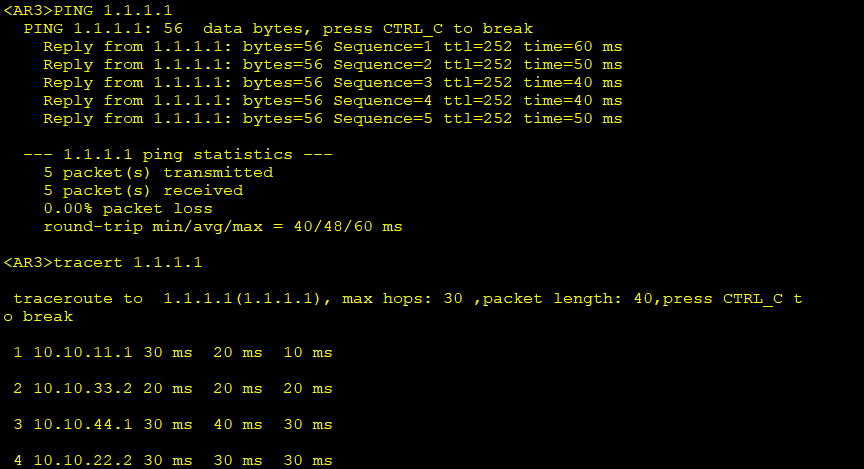

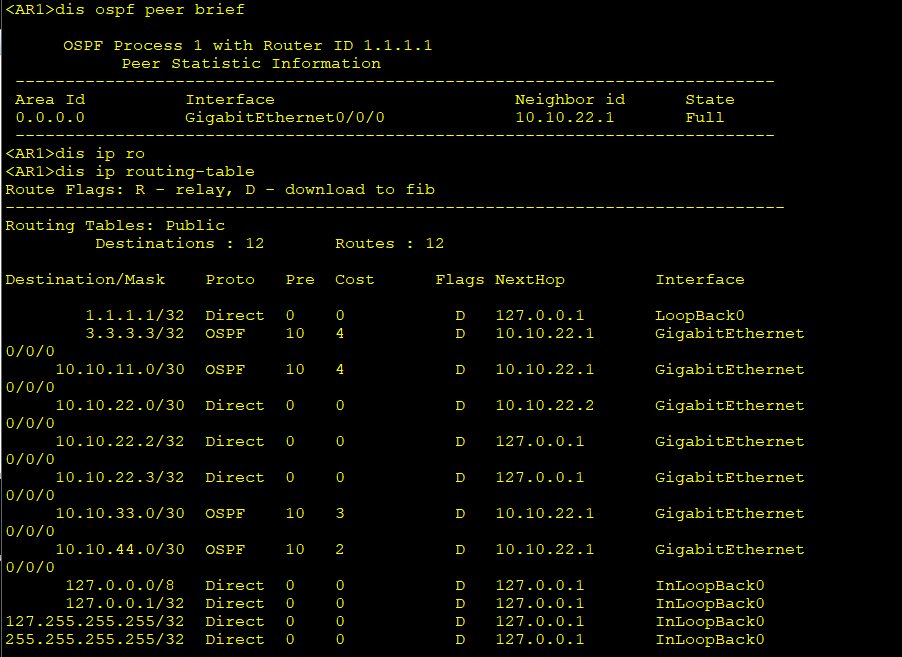

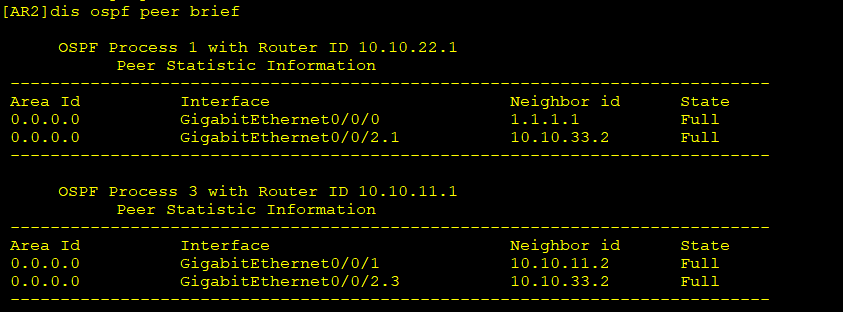

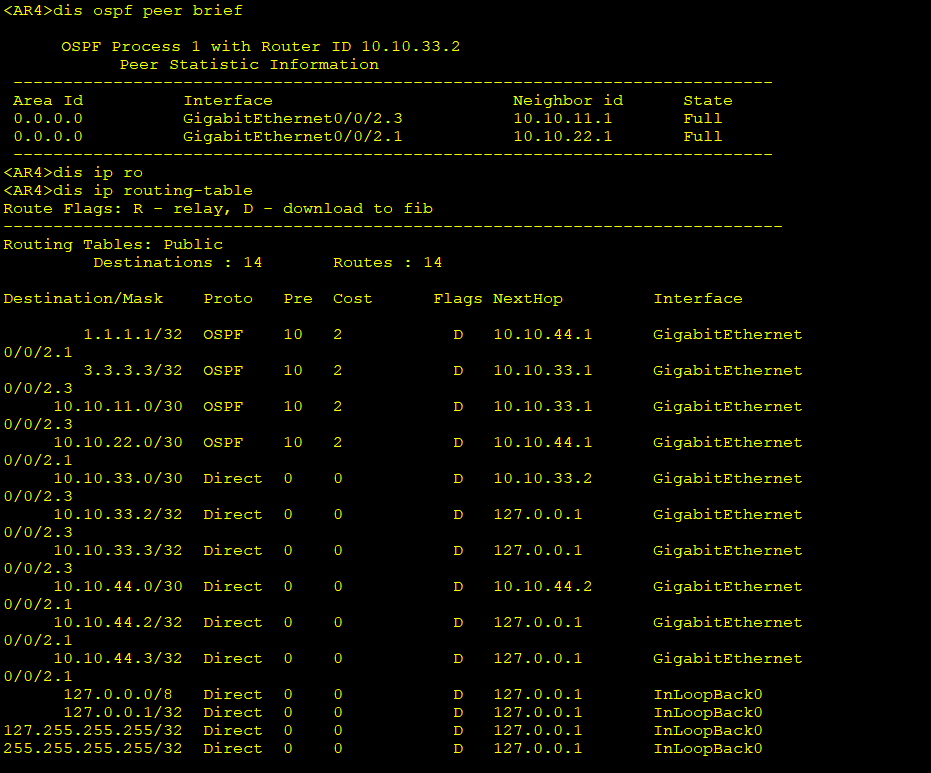

利用本地VPN实例实现数据引流（华为） 作者: anoulin2009 时间: December 17, 2020 分类: 网络 对于有旁挂设备的网络来说，需要引流到旁挂设备上的话，一般有几种方法: - 端口镜像 - 流分类策略路由 - 本地VPN实例引流 三种方法，应用场景各不相同，可以按照实际的需求去选择。 举例使用的是***本地VPN实例引流***，本地VPN实例只在本地生效，用于隔离各个业务数据，各个VPN实例的路由表相互独立，互不影响。 ------------ 网络拓扑如下:  AR3到AR1的流量，经过AR2的时候，经过VPN实例的路由引流先到达AR4,AR4再把流量送回AR2上，通过另外一个VPN实例送达AR1 ------------ IP地址规划 | 设备 | 接口 | IP地址/掩码 | | :------------: | :------------: | :------------: | | AR1 | loopback0 | 1.1.1.1/32 | | AR1 | G0/0/0 | 10.10.22.2/30 | | AR2| G0/0/0 | 10.10.22.1/30 | | AR2 | G0/0/1 | 10.10.11.1/30 | | AR2 | G0/0/2.1 | 10.10.44.1/30 | | AR2 | G0/0/2.3 | 10.10.33.1/30 | | AR3 | loopback0 | 3.3.3.3/32 | | AR3 | G0/0/1 | 10.10.11.2/30 | | AR4 | G0/0/2.1 | 10.10.44.2/30 | | AR4 | G0/0/2.3 | 10.10.33.2/30 | *注：因为AR2与AR4只有一根线互联，为了区分两个VPN的流量，故使用子接口对接* ------------ 本地VPN实例规划 | 数据走向 | VPN实例名称 |本地标识| | :------------: | :------------: | :------------: | | AR1-->AR4| AR1toAR4 | 100:1 | | AR3-->AR4 | AR3toAR4 | 300:1 | ------------ 各设备配置 AR1 int loo0 ip add 1.1.1.1 32 配置loopback0接口IP地址 int g0/0/0 ip add 10.10.22.2 30 配置G0/0/0接口IP地址 ospf 1 area 0 network 1.1.1.1 0.0.0.0 network 10.10.22.0 0.0.0.3 配置动态OSPF路由协议，宣告网段 AR2 ip vpn-instance AR3toAR4 route-distinguisher 300:1 配置数据走向AR3—>AR4的本地VPN实例，本地标识为300:1 ip vpn-instance AR1toAR4 route-distinguisher 100:1 配置数据走向AR1—>AR4的本地VPN实例，本地标识为100:1 int g0/0/0 ip binding vpn-instance AR1toAR4 ip add 10.10.22.1 30 配置G0/0/0接口IP地址，并绑定AR1toAR4实例 int g0/0/1 ip binding vpn-instance AR3toAR4 ip add 10.10.11.1 30 配置G0/0/0接口IP地址，并绑定AR3toAR4实例 int g0/0/2.3 ip binding vpn-instance AR3toAR4 dot1q termination vid 30 ip add 10.10.33.1 30 配置G0/0/2.3子接口接口IP地址，dot1q终结tag 30，并绑定AR3toAR4实例 int g0/0/2.1 ip binding vpn-instance AR1toAR4 dot1q termination vid 10 ip add 10.10.44.1 30 配置G0/0/2.1子接口接口IP地址，dot1q终结tag 10，并绑定AR1toAR4实例 ospf 3 vpn-instance AR3toAR4 area 0 network 10.10.33.0 0.0.0.3 network 10.10.11.0 0.0.0.3 配置动态OSPF路由协议，绑定VPN实例AR3toAR4，宣告网段 ospf 1 vpn-instance AR1toAR4 area 0 network 10.10.44.0 0.0.0.3 network 10.10.22.0 0.0.0.3 配置动态OSPF路由协议，绑定VPN实例AR1toAR4，宣告网段 AR3 int loo0 ip add 3.3.3.3 32 配置loopback0接口IP地址 int g0/0/1 ip add 10.10.11.2 30 配置G0/0/1接口IP地址 ospf 3 area 0 network 3.3.3.3 0.0.0.0 network 10.10.11.0 0.0.0.3 配置动态OSPF路由协议，宣告网段 AR4 int g0/0/2.3 dot1q termination vid 30 ip add 10.10.33.2 30 配置G0/0/2.3子接口接口IP地址，dot1q终结tag 30 int g0/0/2.1 dot1q termination vid 10 ip add 10.10.44.2 30 配置G0/0/2.3子接口接口IP地址，dot1q终结tag 10 ospf 1 area 0 network 10.10.33.0 0.0.0.3 network 10.10.44.0 0.0.0.3 配置动态OSPF路由协议，宣告网段 ------------ 各设备OSPF邻居状态与路由表 AR1邻居&路由表  AR2邻居&路由表   AR3邻居&路由表  AR4邻居&路由表  ------------ 结果验证 按照预先规划流量走向为AR3-->AR2-->AR4-->AR1  路由走向规划相符合  标签: 网络, 数据引流, 旁挂, VPN实例
